Vous avez un volet roulant manuel qui grince, bloque ou refuse tout simplement de fonctionner, et vous vous demandez comment il marche vraiment ? Que vous soyez bricoleur du dimanche ou simple curieux, comprendre le mécanisme d’un volet roulant manuel peut sembler complexe au premier abord… mais il n’en est rien.
Dans ce guide pensé spécialement pour les débutants, nous allons démystifier le fonctionnement interne d’un volet roulant manuel, pièce par pièce. Grâce à un schéma clair et détaillé, vous découvrirez comment les différents éléments (manivelle, treuil, axe, lames, …) interagissent pour faire monter et descendre votre volet.
Un peu de théorie, un soupçon de pratique, et surtout beaucoup de clarté : c’est la promesse de cet article. Prêt à lever le tabou sur ce mécanisme du volet roulant manuel avec schéma souvent méconnu ? C’est parti.

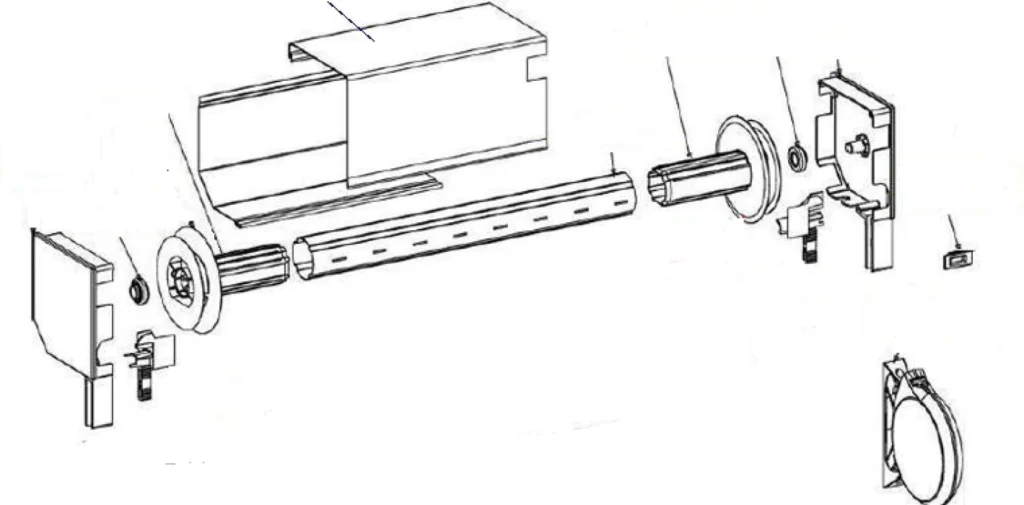

Mécanisme du volet roulant manuel avec schéma : les composants essentiels
Le mécanisme du volet roulant manuel avec schéma, même s’il paraît basique, repose sur un petit système bien rodé, où chaque pièce a son rôle à jouer. On vous vous présenter les principaux éléments à connaître pour comprendre comment tout ça fonctionne :
Le tablier : la façade du volet
Cette section, exposée à la vue, est formée d’un assemblage de lames en PVC ou en aluminium, reliées de manière articulée pour assurer leur mobilité. Quand vous ouvrez ou fermez le volet, ces lames s’enroulent ou se déroulent, un peu comme un tapis qu’on enroule autour d’un axe.
Le coffre : la cachette du mécanisme
Installé en haut de la fenêtre ou de la porte, le coffre abrite tout le système d’enroulement. C’est un peu la boîte à secrets du volet, là où tout se passe discrètement.
L’axe d’enroulement : le cœur du système
Au centre du coffre se trouve l’axe, un tube métallique sur lequel vient s’enrouler le tablier. C’est le pilier autour duquel tout tourne au sens propre.
Le système de commande : la main de l’utilisateur
Il en existe principalement deux types :
- La manivelle : une tige qu’on tourne à la main, souvent située à l’intérieur de la pièce.
- La sangle : une bande solide qu’on tire ou relâche pour faire monter ou descendre le volet.
Dans les deux cas, c’est vous qui donnez l’impulsion.
Le treuil : le traducteur de mouvement
Présent uniquement dans les volets à manivelle, le treuil transforme le mouvement de rotation de la manivelle en un mouvement d’enroulement sur l’axe. Il contribue aussi à abaisser l’effort à procurer. C’est une sorte d’assistance mécanique, très utile au quotidien.
Les attaches tablier : les maillons de la chaîne
Ces pièces constituent l’interface essentielle entre le tablier et l’axe : si elles viennent à se rompre ou à se détacher, l’enroulement du volet s’en trouve compromis. Un petit détail, mais préventif pour le bon fonctionnement du système.
Mécanisme du volet roulant manuel : fonctionnement pas à pas
Même sans moteur, un volet roulant manuel est une belle mécanique bien pensée. Chaque geste que vous faites (comme tourner une manivelle ou tirer une sangle) déclenche une série d’actions précises à l’intérieur du coffre. On va vous montrer comment ça se passe, étape par étape, comme si vous étiez dans les coulisses du mécanisme du volet roulant manuel avec schéma :
Étape 1 : la commande
Tout commence par votre action : vous tournez la manivelle ou tirez sur la sangle. Ce simple geste enclenche le mouvement du treuil (ou de la poulie), qui fait office de premier maillon de la chaîne.
Étape 2 : transmission du mouvement
Le mouvement passe ensuite à l’axe d’enroulement. Si vous utilisez une manivelle, un petit jeu d’engrenages à l’intérieur du treuil fait le boulot : il multiplie le couple pour que le volet monte ou descende sans trop d’effort.
Étape 3 : enroulement du tablier
Le tablier, c’est-à-dire les lames du volet, commence alors à s’enrouler autour de l’axe, ou à se dérouler si vous faites le mouvement inverse. Les lames glissent les unes contre les autres et disparaissent dans le coffre comme un accordéon bien rangé.
Étape 4 : guidage
Pendant cette manœuvre, des coulisses (ou rails) situées de chaque côté de la fenêtre maintiennent le tablier dans l’axe. C’est ce qui évite qu’il ne se torde ou ne parte de travers. Un guidage discret, mais essentiel.
Étape 5 : arrêt
Quand le volet est à la hauteur souhaitée, tout s’arrête naturellement. Le système reste en place grâce à un mécanisme de friction ou à un cliquet anti-retour intégré dans le treuil. Résultat : le volet ne redescend pas tout seul.
Mécanisme du volet roulant manuel avec schéma : variantes selon les modèles
Avant de détailler les variantes, sachez que le mécanisme de base est identique : un tablier s’enroule autour d’un axe via une commande manuelle. Toutefois, le type de commande et la configuration du mécanisme varient selon le modèle de volet, ce qui influence non seulement le confort d’utilisation mais aussi la facilité de maintenance et de réparation.
C’est pourquoi, pour mieux diagnostiquer une panne ou envisager une réparation de volet roulant, il est essentiel de discerner le modèle dont vous disposez.
Volet roulant manuel à sangle : un mécanisme simple et économique
Ici, la commande est assurée par une sangle textile qui actionne une poulie dans le coffre, faisant tourner l’axe d’enroulement. Ce mécanisme du volet roulant manuel avec schéma, très basique, est léger mais plus sujet à l’usure, notamment de la sangle.
Volet roulant manuel à manivelle : un mécanisme à démultiplication
Ce modèle utilise une manivelle reliée à un treuil qui permet de transmettre le mouvement avec moins d’effort. Le mécanisme est plus robuste, et la présence du treuil protège l’ensemble contre les retours brusques.
Volet monobloc intégré et volet rénovation : mécanismes compacts ou adaptés
Dans ces modèles, le mécanisme du volet roulant manuel avec schéma est souvent plus compact ou adapté à la configuration existante, mais il repose toujours sur les principes d’enroulement manuel avec manivelle ou sangle. La différence vient plutôt de la conception du coffre et de l’intégration au bâti.
Votre volet roulant montre des signes de faiblesse ?
Inutile d’attendre la panne complète ! Demandez dès maintenant un devis pour la réparation ou l’installation de volet roulant avec Volets 24. Nos experts interviennent rapidement et vous garantissent un service fiable et durable.
Votre volet roulant montre des signes de faiblesse ?
Inutile d’attendre la panne complète ! Demandez dès maintenant un devis pour la réparation ou l’installation de volet roulant avec Volets 24. Nos experts interviennent rapidement et vous garantissent un service fiable et durable.
Les problèmes du mécanisme du volet roulant manuel et leurs solutions
Un store à enroulement manuel est susceptible de présenter divers dysfonctionnements d’ordre mécanique. En voici quelques-uns, avec les causes possibles et des pistes de réparation de volets roulants.
Le volet ne remonte plus
Un grand classique. Vous tournez la manivelle ou tirez sur la sangle… mais rien ne se passe. Le tablier reste désespérément en bas. Plusieurs pièces peuvent être en cause.
- Treuil cassé : la manivelle tourne dans le vide ou sans résistance.
- Sangle effilochée ou rompue : elle ne transmet plus le mouvement.
- Attaches du tablier rompues : le tablier n’est plus connecté à l’axe, donc il ne suit plus.
Solution :
- Ouvrir le coffre pour inspecter visuellement le mécanisme.
- Identifier la pièce défectueuse (treuil, sangle, attaches, …).
- La décision de remplacer la pièce par vos propres moyens ou de solliciter un professionnel dépendra essentiellement de votre aisance en matière de bricolage.
Le volet descend de travers
Le tablier penche d’un côté, coince dans les rails ou se bloque à mi-parcours ? Ce souci vient souvent d’un mauvais alignement ou d’un déséquilibre mécanique.
- Lames désaxées : une ou plusieurs lames ne sont plus bien emboîtées.
- Coulisses encrassées ou déformées : le tablier ne glisse plus droit.
- Attaches inégales : elles tirent le tablier de manière déséquilibrée.
Solution :
- Nettoyer soigneusement les coulisses (souvent négligées).
- Réaligner le tablier à la main si possible.
- Remplacer ou ajuster les attaches du tablier si elles sont mal fixées.
Le mécanisme grince, force ou bloque
Si chaque manipulation devient bruyante ou pénible, c’est le signe que le mécanisme souffre ou s’encrasse. Rien de grave, mais mieux vaut agir vite.
- Manque de lubrification : les pièces métalliques frottent à sec.
- Treuil usé : il devient dur à manœuvrer ou se coince.
- Débris dans le coffre : sable, poussière ou saletés freinent l’enroulement.
Solution :
- Nettoyer l’intérieur du coffre avec un pinceau ou un aspirateur.
- Appliquer un lubrifiant sur les éléments mobiles (éviter le WD-40 trop gras).
- Remplacer le treuil si le problème persiste malgré l’entretien.
Le volet ne descend plus complètement
Vous commencez à baisser le volet… et il s’arrête prématurément, sans parvenir à l’extrémité inférieure de sa course. Ce blocage peut venir d’un obstacle, d’un enroulement raté ou d’un mauvais réglage.
- Obstacle dans les coulisses : un gravillon ou un débris bloque la course.
- Lames mal enroulées ou emmêlées : elles coincent dans le coffre.
- Fin de course mal réglée : le rideau à enroulement pense être déjà arrivé en bas.
Solution :
- Inspecter les coulisses sur toute la hauteur.
- Dérouler doucement le tablier pour vérifier l’enroulement.
- Ajuster ou repositionner les butées si le modèle en est équipé.
Réparation de volet roulant : quand bricoler soi-même, quand faire appel à un pro ?
Un volet roulant manuel peut souvent se réparer soi-même, à condition de bien cerner l’origine du problème. Certains dysfonctionnements sont simples à corriger avec un peu de méthode.
Vous pouvez intervenir si la sangle est cassée, si le treuil se bloque, ou si une attache du tablier a lâché. Ce sont des pannes courantes, faciles à résoudre avec des pièces de rechange basiques.
En revanche, dès que le coffre est difficile d’accès, qu’une pièce est introuvable, ou que le volet est motorisé, mieux vaut faire appel à un professionnel.
Changer un moteur de volet roulant demande des connaissances électriques et un branchement sécurisé. Mieux vaut ne pas improviser : une mauvaise installation peut créer un court-circuit ou détériorer tout le mécanisme du volet roulant manuel.
Faire appel à une entreprise de volets roulants comme Volets 24, c’est aussi l’assurance d’un travail propre, rapide et garanti. Dans l’incertitude, il convient de s’abstenir de tout risque superflu.
Store bloqué ? Contactez Volets 24 et retrouvez un volet roulant comme neuf, sans stress ni faux pas.
Foire aux questions
Comment fonctionne le mécanisme d’un volet roulant manuel ?
Le volet roulant manuel s’appuie sur un mécanisme élémentaire consistant en un tablier s’enroulant autour d’un axe, mis en mouvement par une sangle ou une manivelle. Quand on actionne la commande, le mouvement est transmis mécaniquement jusqu’à l’axe. Le tout est guidé par des coulisses pour que le volet monte ou descende bien droit.
Tous les volets roulants manuels fonctionnent-ils selon un mécanisme identique ?
Le principe de base demeure le même, mais il existe plusieurs variantes selon le type de commande : sangle, manivelle ou tirage direct.
Chaque modèle a ses subtilités de fonctionnement et d’installation de volets roulants. C’est un peu comme une recette classique avec plusieurs versions maison.
En quoi un store roulant manuel se distingue-t-il, tant en termes d’atouts que de contraintes ?
Côté avantages : c’est fiable, économique, et ça ne tombe pas en panne électrique.
Néanmoins, l’usage régulier sollicite davantage d’efforts, surtout pour les baies de grande taille. Et certaines pièces comme la sangle ou le treuil peuvent s’user avec le temps.
